一文详解“自动停车”与“自主停车”

2020-10-16 11:13 锋中独行

点击关注，，，，，，，文章末尾有福利

自动停车系统

01 界说

自动停车系统重要是利用遍布车辆自身和周边环境里的传感器，，，，，，，丈量车辆自身与周边物体之间的相对距离、速度和角度，，，，，，，而后通过车载推算平台或云推算平台推算出操作流程，，，，，，，并节造车辆的转向和加减速，，，，，，，以实现自动泊入、泊出及部门行驶职能。。。。。。。。

整个停车过程大体可蕴含以下五大环节：

环境感知
停车位检测与鉴别
停车蹊径规划
停车蹊径追随节造
仿照显示

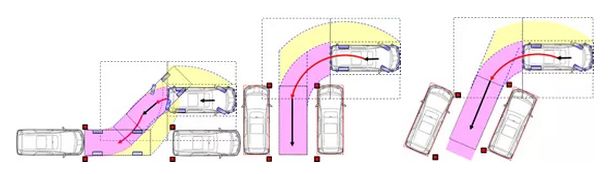

依照停车方式，，，，，，，分为三种模式，，，，，，，如图1所示：

平行式停车
垂直式停车
斜列式停车

图1 平行停车垂直停车斜列式停车

依照自动化水平等级，，，，，，，自动停车能够分为：

半自动停车
全自动停车

半自动停车系统为驾驶员操控车速，，，，，，，推算平台凭据车速及周边环境来确定并执行转向，，，，，，，对应于SAE自动驾驶级别中的L1；；；；；；；；

全自动停车为推算平台凭据周边环境来确定并执行转向和加减速等全数操作，，，，，，，驾驶员可在车内或车表监控，，，，，，，对应于SAE L2级。。。。。。。。

依照所选取传感器的种类，，，，，，，半自动/全自动停车能够分为：

超声波自动停车
基于超声波与摄像头的融合式自动停车

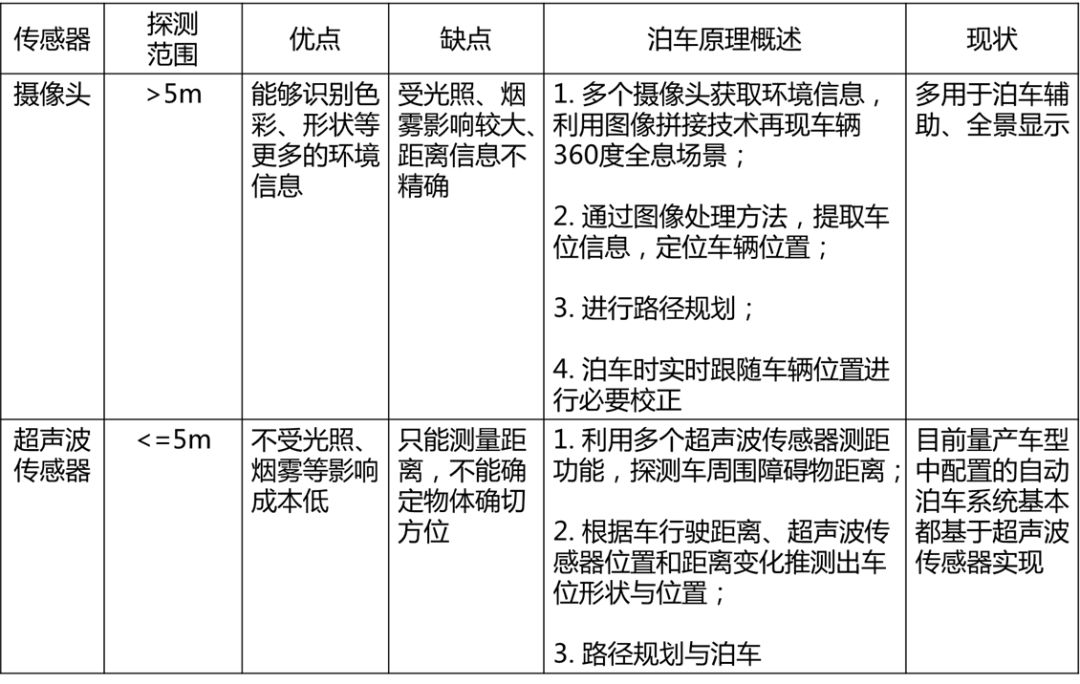

两种传感器的对好比表1所示：

表1

02 道理规划

敲黑板！整个停车过程是哪几个环节？？？？？？？

环境感知、停车位检测与鉴别、停车蹊径规划、停车蹊径追随节造以及仿照显示五大环节！

下面我们就以最常见的超声波自动停车系统为例，，，，，，，从五大环节来介绍：

1）环境感知

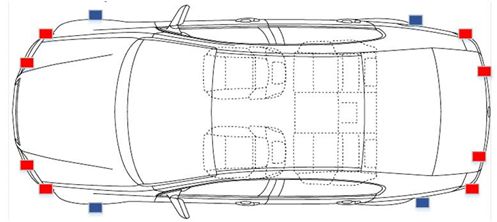

如图2所示，，，，，，，为一种典型的超声波自动停车系统的环境感知规划，，，，，，，由12个超声波雷达组成。。。。。。。。

图2

8个超声波雷达：停车过程中检测车身周边的阻碍物，，，，，，，预防剐蹭

4个超声波雷达：停车起头前进行车位的探测及在停车过程中提供侧向阻碍物信息

2）停车位检测与鉴别

自动停车超声波车位探测系统重要是由安插在车身侧面的超声测距模浚�？？？？？樽槌傻模�，，，，，，通过超声传感器对车辆侧面的阻碍物进行探测，，，，，，，即可实现车位探测及定位。。。。。。。。

超声波车位探测的过程如图3所示。。。。。。。。在探测车位时，，，，，，，车辆以某一恒定车速V平行驶向停车位：

「1」当车辆驶过1号车停放的地位时，，，，，，，装在车身侧面的超声波传感器起头丈量车辆与1号车的横向距离 D。。。。。。。。

「2」当车辆通过1号车的上边缘时，，，，，，，超声波传感器丈量的数值会有一个跳变，，，，，，，纪录此不断刻。。。。。。。。

「3」车辆持续匀速前进，，，，，，，当行驶在1号车与2号车之间时，，，，，，，处置器能够求得车位的均匀宽度W。。。。。。。。

「4」当通过2号车下边缘时，，，，，，，超声波传感器丈量的数值又产生跳变，，，，，，，处置器纪录当前时刻，，，，，，，算得最终的车位长度L。。。。。。。。

「5」处置器对丈量的车位长度 L 和宽度 W 进行分析，，，，，，，判断车位是否切合停车根基要求并判断车位类型。。。。。。。。

·3）停车蹊径规划

思考到自动停车实现道理，，，，，，，停车蹊径规整齐般尽可能满足以下要求：

a.实现停车蹊径所必要的作为必须尽可能少。。。。。。。。

由于每个作为的精度误差会传递到下一个作为，，，，，，，作为越多，，，，，，，精度越差。。。。。。。。

b.在每个作为的执行过程中，，，，，，，车辆的转向轮（绝大部门为前轮）的角度必要维持一致。。。。。。。。

由于系统是通过嵌入式系统实现的，，，，，，，而嵌入式系统的机能有限，，，，，，，转向轮角度维持一致可能将活动轨迹的推算综合为几何问题，，，，，，，

反之必要涉及复杂的积分问题，，，，，，，这对嵌入式系统的机能是一个挑战。。。。。。。。

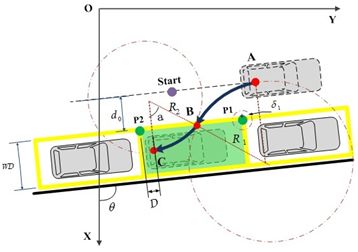

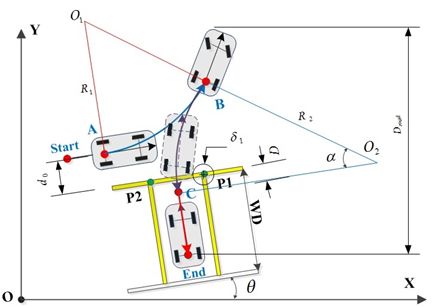

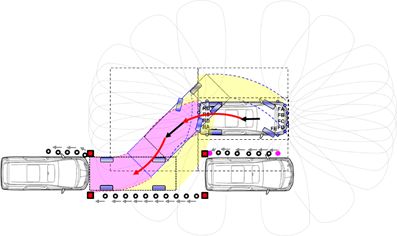

通常平行停车和垂直停车选取如图4和5所示蹊径。。。。。。。。

平行停车分为单次和屡次：

单次为如图4所示蹊径一次停车实现；；；；；；；；

屡次则为当车位长度比力幼时，，，，，，，可选取屡次“揉库”的步骤停车。。。。。。。。

图4

图5

4）停车蹊径追随节造

该过程为通过车载传感器不休探测环境，，，，，，，实时估算车辆地位，，，，，，，现实运行蹊径与梦想蹊径对比，，，，，，，必要时做部门校对。。。。。。。。

5）仿照显示

由传感器反馈构建停车仿照环境，，，，，，，拥有提醒与交互作用。。。。。。。。提醒用户处置器意图以及做必要的操作。。。。。。。。

另表，，，，，，，蹊径规划后进行停车时为了通达处置器定位和推算蹊径运行情况，，，，，，，必要将这些处置器信息反馈给用户。。。。。。。。

若是处置器获取环境信息或者处置过程中出现沉大谬误，，，，，，，用户能够实时通达与终场。。。。。。。。

自主停车系统

01 界说

随着自动驾驶技术的发展，，，，，，，自动停车逐步往自主停车方向演进。。。。。。。。

自主停车又称为代客停车或一键停车：

指驾驶员能够在指定地址处呼唤停车位上的车辆，，，，，，，或让当前驾驶的车辆停入指定或随机的停车位。。。。。。。。

整个过程正常状态下无需人员操作和监管，，，，，，，对应于SAE L3级别。。。。。。。。

自主停车系统蕴含两个职能，，，，，，，即停车与唤车：

停车职能

是指用户通过车载中控大屏或手机APP选定在园区、住宅区等半封关区域内的停车位或者选定停车场！�。。。。。。ㄓ懈呔赝几哺牵�

而后车辆通过获取园区、住宅区等半封关路路上的车路线、路路交通标志、周围其他车辆等交通环境、参加者信息；；；；；；；；

节造车辆的油门、转向、造动来实现安全自动驾驶，，，，，，，并通过自动寻找可用停车位或鉴别用户选定停车位；；；；；；；；

实现自动泊入、自动停车、挂P档、熄火、锁车门，，，，，，，同时预防潜在的碰撞危险的职能。。。。。。。。

唤车职能

是指用户通过手机APP选定园区、住宅区等半封关区域内的某一唤车点，，，，，，，

而后车辆从停车位自动泊出、低速自动驾驶达到唤车点，，，，，，，

从而实现唤车，，，，，，，同时预防潜在的碰撞危险的职能。。。。。。。。

02 道理规划

按重要技术路线，，，，，，，自主停车系统可分为：

偏车端规划
偏场端规划
车端场端并沉规划

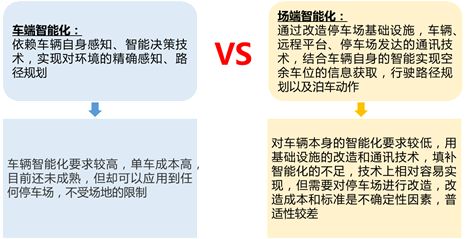

偏车端和偏场端的自主停车规划对好比图6所示：

图6

偏车端自主停车系统规划：

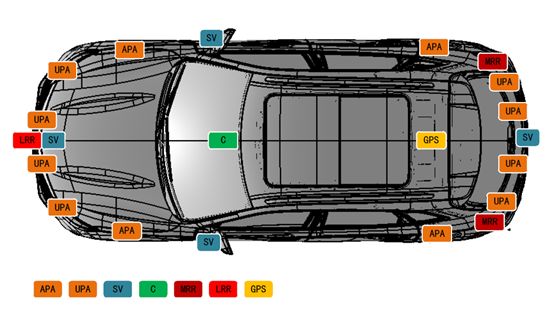

典型的偏车端自主停车系统的构私见以下图7和表2：

图7

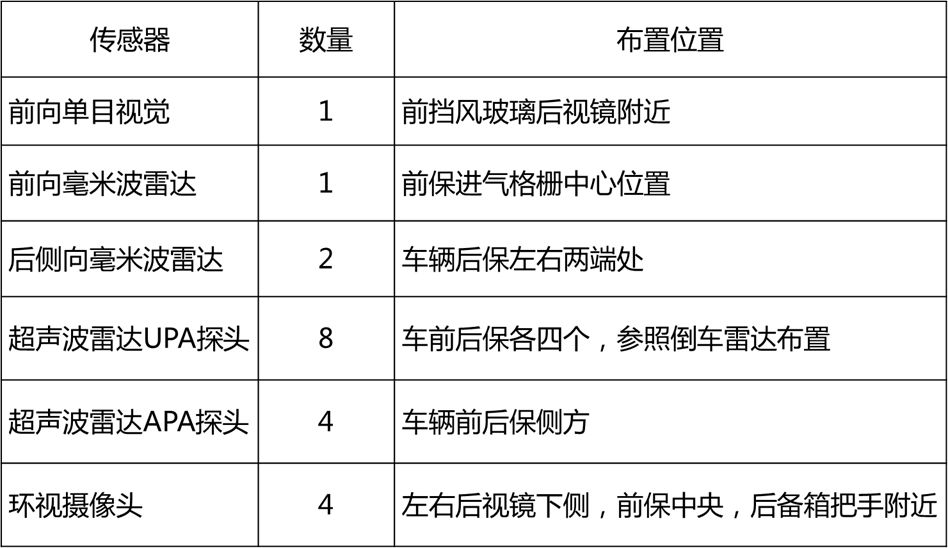

表2 重要传感器信息

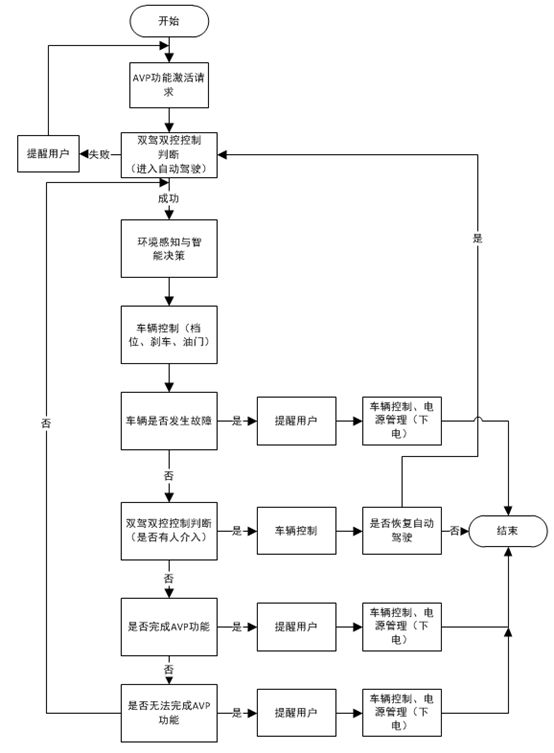

偏车端规划的系统逻辑流程图见下图8：

由图可知，，，，，，，偏车端规划重要借助车载传感器对周围环境以及自身状态的感知来决策并执行车辆作为，，，，，，，并在必要时提醒用户进行车内或远程收受操控。。。。。。。。

图8

偏场端自主停车系统规划：

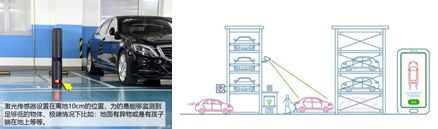

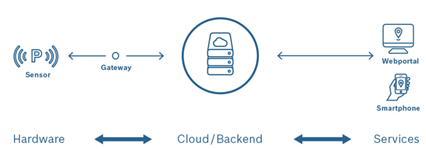

图9为一衷飓场端规划的系统示意图：

在停车场内安插激光雷达或双目摄像头来实现对车辆状态及周边环境的监控，，，，，，，通过预埋式停车场传感器探测当前占用状态。。。。。。。。

所有传感器数据均在数据中心进行汇总分析，，，，，，，凭据贮存的元信息（如停车位尺寸、用度、诸如残疾人停车位等的特殊情况等）实现匹配。。。。。。。。

数据中心凭据这所有的信息实时天生停车地图。。。。。。。。

驾驶员通过智能手机APP接管所有的信息，，，，，，，从而始终能相识最近可用停车位的概况，，，，，，，以及所有有关详情，，，，，，，如距离和价值。。。。。。。。

而车辆只必要具备与停车场设施的通讯能力和可控的底盘执行系统，，，，，，，即可在场端的辅助下实现自主停车。。。。。。。。

图9

典型的自动/自主停车系统

清华大学信阳汽车钻研院对自动/自主停车系统及其关键零部件进行了深刻的自主研发，，，，，，，部门成就如下：

01 远距超声波传感器

超声波传感器表形如图10所示：

图10

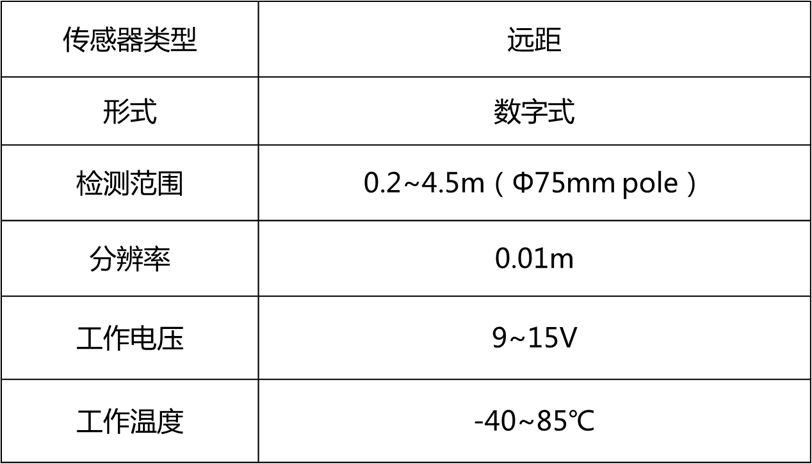

重要参数如下表所示：

表3

02 自动停车系统

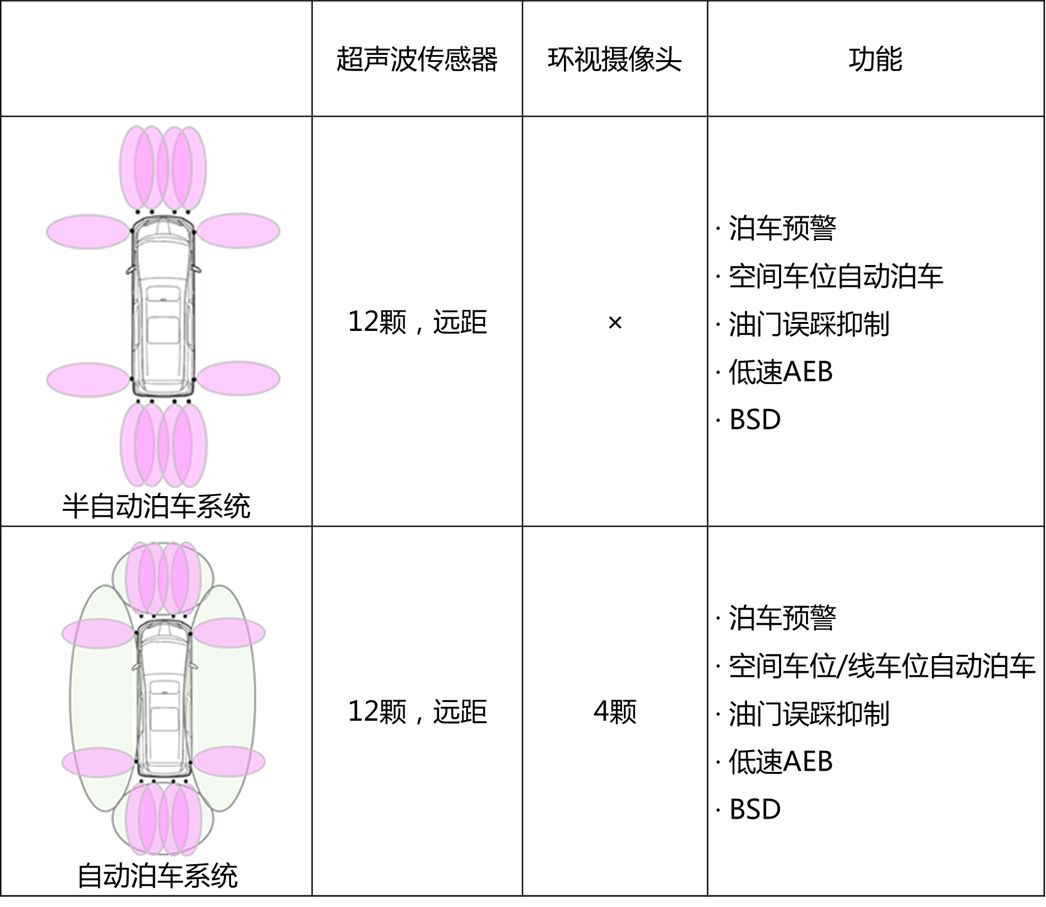

自动停车系统组成及职能如表4所示：

表4

03 自主停车系统

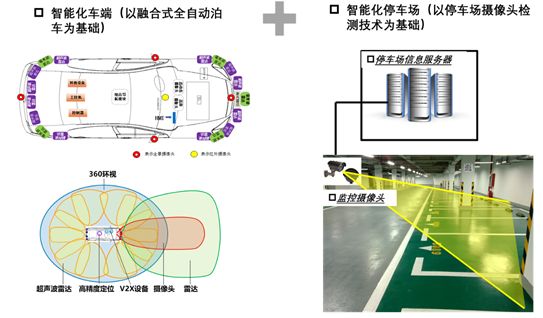

自主停车系统规划如图11所示，，，，，，，重要选取智能化车端+智能化场端的方式。。。。。。。。

车端智能化重要依赖于融合式全自动停车的传感器配置，，，，，，，表加前视摄像头、V2X设备等实现特定区域内的点到点自动驾驶、自动车位扫描、自动泊入泊出等职能。。。。。。。。

车辆自身具备车辆、行人等动态阻碍物检测和鉴别职能，，，，，，，可实现自动垂危造动、避障等决策规划。。。。。。。。

场端智能化重要依附摄像头检测技术，，，，，，，实现停车场车位占用情况检测，，，，，，，并上传至停车场服务器，，，，，，，并实现为自主停车车辆提前分配车位信息。。。。。。。。

图11

▲阻碍物坐标检测及多指标鉴别

超声波传感器单纯的距离检测能力在停车预警辅助场景已可满足使用要求，，，，，，，但是在智能化停车利用场景、及多传感器融合利用中还远远不够。。。。。。。。

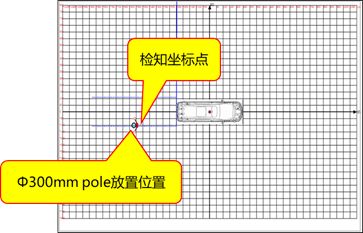

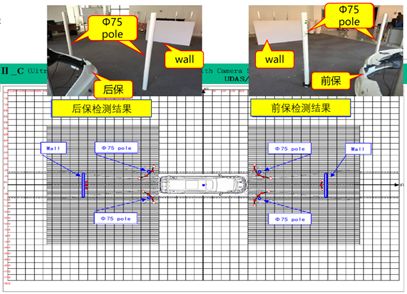

为此开发了阻碍物坐标检测技术及多指标鉴别技术，，，，，，，如图12和图13所示：

图12

图13

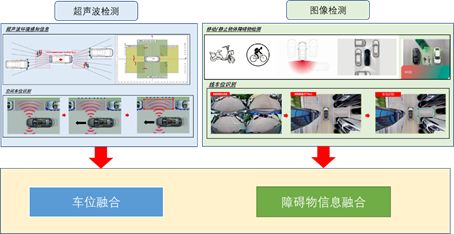

▲高精度车位检测及车位融合

基于超声波传感器可实现空间车位的探测、360环顾摄像头可实现线车位的检测。。。。。。。。

同时结合超声波传感器及环顾摄像头的阻碍物信息检测，，，，，，，对车位进行多档次的融合，，，，，，，实现停车位的高精度检测，，，，，，，大大提升了停车场景的覆盖领域。。。。。。。。如图14所示：

图14

▲轨迹动态规划技术

停车过程中有诸多不成控成分，，，，，，，如转向系统执行速杜纂精度问题、参考阻碍物地位改观问题等，，，，，，，导致在停车过程中出现停车轨迹偏离蹊径规划轨迹景象。。。。。。。。

为此开发了停车轨迹动态规划技术，，，，，，，可实现停车过程中的轨迹实时建改甚至轨迹沉规划，，，，，，，如图15所示：

图15

▲室内定位技术

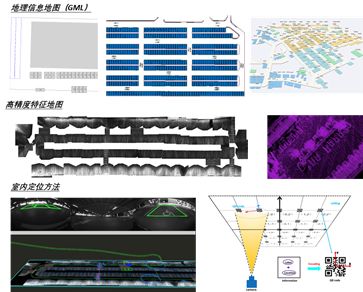

如图16所示，，，，，，，通过选取视觉SLAM+标签辅助定位方式，，，，，，，解决地下停车场无GPS的问题，，，，，，，同时通过多源信息融合，，，，，，，提升定位精度。。。。。。。。

图16

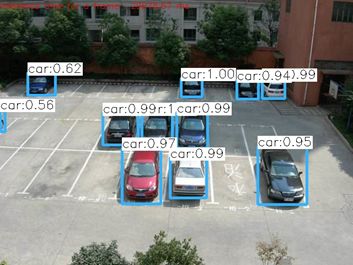

▲基于视觉的停车场车位状态检测技术

如图17所示，，，，，，，通过停车场装置的监控摄像头，，，，，，，基于深度进建算法，，，，，，，实现车位占用状态的实时检测，，，，，，，并将此信息上传至停车场车位治理后盾服务器，，，，，，，为自主停车车辆提供可停车位信息。。。。。。。。

图17

▲全局与部门蹊径规划技术

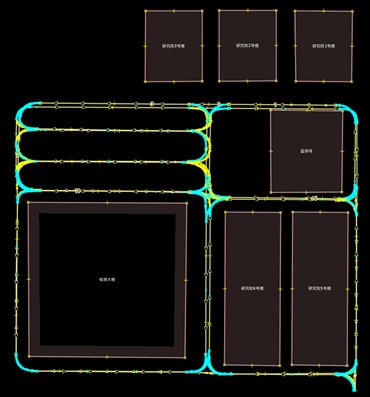

如图18所示，，，，，，，基于A*算法实现肆意两点间的全局蹊径规划，，，，，，，支持蹊径规划沉置、选路以及速度规划职能，，，，，，，同时结合实时环境感知状态，，，，，，，进行部门蹊径规划，，，，，，，实现垂危造动、跟车巡航以及换路避让、换路超车等自主决策。。。。。。。。
